Hvorfor er 2P 125A miniatureafbrydere afgørende for pålidelig DC elektrisk beskyttelse

Abstrakt:Da moderne solcelle- og kommunikationssystemer i stigende grad er afhængige af pålidelig jævnstrømsfordeling, er effektiv kredsløbsbeskyttelse blevet afgørende.Galaxy Fusegiver2P 125A miniatureafbryderedesignet til DC-applikationer, der kræver overbelastningsbeskyttelse, kortslutningsbeskyttelse og sikker kredsløbsisolering. Baseret på YRM9-125DC-platformen understøtter disse afbrydere krævende lavspændings-DC-systemer, mens de tilbyder DIN-skinneinstallation, en 10kA brydekapacitet og overensstemmelse med IEC 60947-2 og GB/T 14048.2.

Indholdsfortegnelse

• Hvad er 2P 125A miniatureafbrydere?
• Hvordan fungerer 2P 125A miniatureafbrydere?
• Hvad er nøglefunktionerne?
• Hvad er de tekniske specifikationer?
• Hvor er de almindeligt brugt?
• Hvordan skal du vælge den rigtige DC-afbryder?
• Hvad skal du overveje under installationen?
• Ofte stillede spørgsmål
• Konklusion

Hvad er 2P 125A miniatureafbrydere?

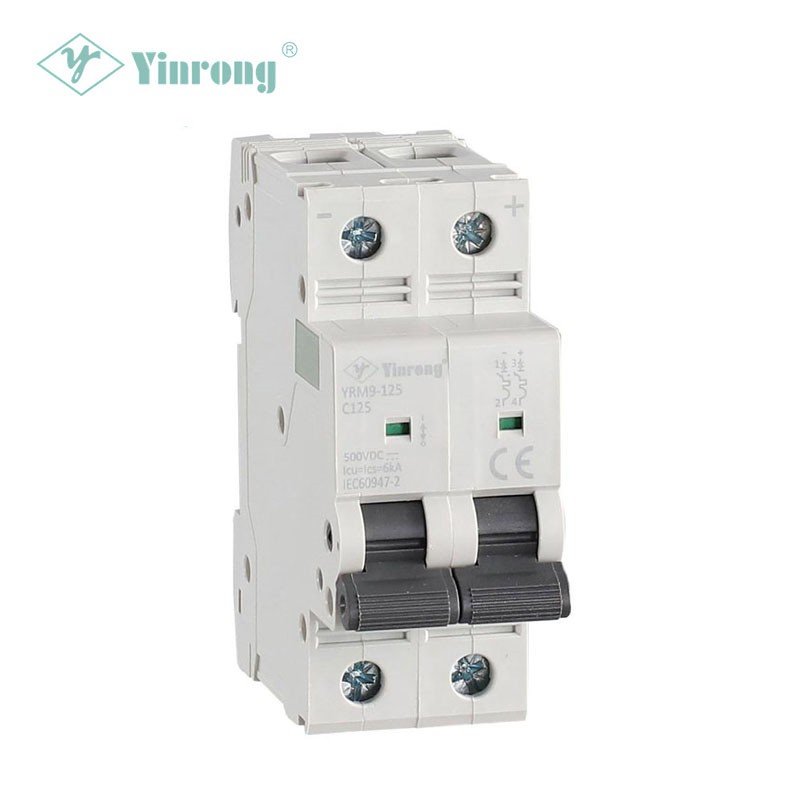

A 2P 125A miniatureafbryderer en DC-beskyttelsesenhed designet til at afbryde unormale strømforhold og give kredsløbsisolering, når det er nødvendigt. "2P"-betegnelsen refererer til en to-polet konfiguration, mens 125A angiver den nominelle strømværdi for den specifikke model.

I modsætning til en konventionel sikring, der normalt kræver udskiftning efter drift, kan en afbryder nulstilles efter en passende fejlundersøgelse. Dette gør det særligt anvendeligt til elektriske systemer, hvor servicevenlighed, vedligeholdelseseffektivitet og hurtig restaurering er vigtige.

Ifølge produktinformationen fra Galaxy Fuse er dens YRM9-125DC-serie beregnet til DC-systemer, isærkommunikationsinfrastruktur og solcelleanlæg. Produktfamilien understøtter 1P-, 2P-, 3P- og 4P-konfigurationer med nominelle strømme fra 80A til 125A og DC-spændingskonfigurationer, der strækker sig fra 250VDC til 1000VDC afhængigt af polantal.

For købere, der sammenligner beskyttelsesmuligheder, er det afgørende at forstå forskellen mellem en vekselstrømsafbryder til generelle formål og en specialdesignet jævnstrømsafbryder, fordi DC-fejlafbrydelse giver forskellige elektriske udfordringer. Valg af en afbryder, der er specifikt klassificeret til systemets DC-spænding og fejltilstande, hjælper med at forbedre den overordnede beskyttelsespålidelighed.

Hvordan fungerer 2P 125A miniatureafbrydere?

Det primære formål med en miniatureafbryder er at afbryde et kredsløb, når strømmen overstiger en acceptabel driftstilstand. I en DC-installation skal afbryderen være passende designet og klassificeret til systemspændingen og den potentielle fejlstrøm.

Beskyttelsesprincippet kan betragtes gennem tre vigtige funktioner:

• Overbelastningsbeskyttelse:Afbryderen reagerer, når strømmen forbliver over det tilladte driftsniveau i en tilstrækkelig periode.
• Kortslutningsbeskyttelse:Den afbryder hurtigt væsentligt højere fejlstrømme for at reducere risikoen for beskadigelse af udstyret.
• Isolation:Kredsløbet kan afbrydes under inspektion, servicering eller vedligeholdelse.

YRM9-125DC tekniske oplysninger specificerer tids-strømtest ved 1,05 tommer, 1,3 tommer, 8 tommer og 12 tommer. For de angivne testforhold er de højere fejlstrømniveauer forbundet med hurtig udløsningsadfærd, hvilket understøtter afbryderens kortslutningsbeskyttelsesfunktion.

Hvad er de vigtigste egenskaber ved 2P 125A miniatureafbrydere?

Når du vælger en DC-miniatureafbryder til industrielle eller vedvarende energiapplikationer, bør den elektriske ydeevne evalueres sammen med installationskomfort og langsigtet servicevenlighed.

1. To-polet beskyttelse

2P-konfigurationen giver en praktisk løsning til DC-fordelingskredsløb, hvor to poler skal kobles eller isoleres sammen. Dette kan forenkle systembeskyttelse og vedligeholdelsesarrangementer.

2. High Current Rating

En 125A-klassificering gør denne klasse af afbrydere velegnet til DC-distributionsapplikationer med højere strøm, hvor mindre MCB-klassificeringer ikke giver tilstrækkelig kapacitet. YRM9-125DC-familien dækker 80A–125A nominelle strømoptioner.

3. DC-spændingskapacitet

DC-spændingskapacitet er en vigtig overvejelse, når du køber kredsløbsbeskyttelsesudstyr. Produktspecifikationerne identificerer konfigurationer fra 250VDC til 1000VDC i henhold til polarrangement, hvilket gør familien anvendelig til en række DC-arkitekturer.

4. 10kA brydekapacitet

YRM9-125DC produktinformationen angiver en10kA brydekapacitet. Denne egenskab er vigtig, når man skal vurdere, om en beskyttelsesanordning sikkert kan afbryde den potentielle fejlstrøm på det tilsigtede installationspunkt.

5. Installation af DIN-skinne

DIN-skinnemontering understøtter bekvem installation i elektriske distributionssamlinger og styreskabe. Det kan også gøre udskiftning og vedligeholdelse mere ligetil for systemintegratorer og el-entreprenører.

6. Overholdelse af internationale standarder

Produktdokumentationen identificerer overholdelse afIEC 60947-2ogGB/T 14048.2. Købere bør altid kontrollere den gældende certificering og testdokumentation for den nøjagtige model og påtænkte marked før indkøb.

Hvad er de tekniske specifikationer?

Tekniske specifikationer bør være udgangspunktet, når det skal afgøres, om en 2P 125A miniatureafbryder er passende til en bestemt DC-installation.

Ovenstående specifikationer er baseret på producentens offentliggjorte produktinformation. Fordi spænding og strømkapacitet kan afhænge af den nøjagtige polkonfiguration og installationsbetingelser, bør ingeniørteams bekræfte det endelige valg i forhold til den seneste tekniske dokumentation, før de bestiller.

Hvor er de almindeligt brugt?

Kombinationen af ​​DC-beskyttelse, høj strømkapacitet og kompakt DIN-skinneinstallation gør denne type afbryder velegnet til flere elektriske applikationer.

Solcelleanlæg

Fotovoltaiske installationer indeholder flere jævnstrømskredsløb mellem solcellemoduler, kombinationsudstyr, controllere, batterier og invertere. Korrekt udvalgte DC-afbrydere kan give beskyttelse og isolering på passende punkter i distributionsarkitekturen.

Kommunikationssystemer

Telekommunikations- og kommunikationsinfrastruktur er ofte afhængig af jævnstrømsdistribution. Pålidelig kredsløbsbeskyttelse hjælper med at adskille defekte grene og understøtter vedligeholdelse uden unødigt at lukke upåvirkede kredsløb ned.

DC distributionspaneler

Industrielle kontrolsystemer og DC-distributionsskabe kan bruge passende miniatureafbrydere til at beskytte individuelle udgående kredsløb og samtidig opretholde en struktureret beskyttelsesstrategi.

Energilagring og beslægtet DC-udstyr

Hvor et jævnstrømssystem kræver grenbeskyttelse med højere strømstyrke, kan en korrekt klassificeret afbryder udgøre en del af den overordnede beskyttelsesarkitektur. Batterienergilagringsapplikationer kræver dog omhyggelig evaluering af fejlstrøm, spænding, afbrydelsesevne, koordinering og gældende standarder.

Hvordan skal du vælge den rigtige DC-afbryder?

Valg af en 2P 125A miniatureafbryder bør aldrig være baseret på strømstyrke alene. En pålidelig udvælgelsesproces tager hele det elektriske miljø i betragtning.

1. Bekræft systemspændingen.Afbryderens DC-spænding skal opfylde eller overstige det faktiske systemkrav.
2. Beregn designstrømmen.Vælg en mærkestrøm, der passer til den kontinuerlige belastning og gældende elektriske designkrav.
3. Bestem den potentielle kortslutningsstrøm.Brydeevnen skal passe til fejlniveauet på installationsstedet.
4. Tjek stangkonfigurationen.Bekræft, om 1P-, 2P-, 3P- eller 4P-beskyttelse er påkrævet af systemarkitekturen.
5. Bekræft lederens kompatibilitet.Kabelstørrelse, klemmer, tilslutningsmetode og installationsbetingelser skal være kompatible med den valgte afbryder.
6. Gennemgå standarder og certificeringer.Sørg for, at produktdokumentationen opfylder de regler og kundekrav, der gælder for målmarkedet.
7. Overvej installation og vedligeholdelse.DIN-skinnemontering og tydelig identifikation kan forbedre panelorganisering og serviceeffektivitet.

For indkøbsteams, der søger efter enKina producent eller leverandør, bør teknisk dokumentation evalueres sammen med produktionskapacitet, kvalitetskontrolprocesser, certificering, leveringsevne og eftersalgssupport.

Hvad skal du overveje under installationen?

Korrekt installation er lige så vigtig som at vælge den korrekte afbryder. En kredsløbsbeskyttelsesenhed af høj kvalitet kan ikke kompensere for forkert ledningsføring, utilstrækkelig lederstørrelse eller et uegnet systemdesign.

• Følg producentens ledningsdiagram og installationsvejledning.
• Bekræft DC-polaritet og terminalidentifikation, før kredsløbet strømforsynes.
• Brug ledere og terminaler, der passer til den nominelle strøm og installationsmiljøet.
• Kontroller tilspændingsmomentet i henhold til den gældende tekniske dokumentation.
• Kontroller afbryderspændingen og brydekapaciteten i forhold til de faktiske systemforhold.
• Efterse tilslutninger med jævne mellemrum for tegn på overophedning, løshed eller mekanisk skade.
• Kun kvalificeret elektrisk personale bør udføre installation, test, fejlfinding eller vedligeholdelse.

Den offentliggjorte YRM9-125DC-information identificerer også en maksimal ledningsforbindelse på 25 mm² og DIN-skinneinstallation, hvilket giver paneldesignere nyttige oplysninger, når de planlægger kabinetlayouts.

Ofte stillede spørgsmål

Hvad betyder 2P på en 125A miniatureafbryder?

"2P" betyder, at afbryderen har to poler. I et DC-beskyttelsessystem bør det nøjagtige koblings- og isolationsarrangement bestemmes i henhold til den elektriske arkitektur og gældende regler.

Er en 2P 125A MCB egnet til solcelleanlæg?

Den kan bruges i passende DC-fotovoltaiske applikationer, når dens spændingsmærke, strømmærke, brudkapacitet, polkonfiguration og installationskrav matcher systemdesignet. YRM9-125DC er specifikt identificeret til solcelle- og kommunikationsapplikationer.

Hvad er brudkapaciteten af ​​YRM9-125DC?

Den offentliggjorte produktinformation specificerer en10kA brydekapacitet. Den faktiske egnethed skal stadig vurderes i forhold til den potentielle kortslutningsstrøm på installationsstedet.

Hvilke standarder overholder produktet?

Producenten identificererIEC 60947-2ogGB/T 14048.2som gældende standarder for produktet. Købere bør anmode om gældende overholdelses- og certificeringsdokumentation for deres specifikke købskrav.

Hvad er den mekaniske levetid?

De offentliggjorte specifikationer angiver en mekanisk levetid på20.000 cyklusser. Den faktiske levetid kan afhænge af driftsforhold, koblingsfrekvens, miljøforhold og applikationskrav.

Konklusion

Pålidelig DC-kredsløbsbeskyttelse kræver mere end blot at vælge en afbryder med den korrekte strømstyrke. En passende2P 125A miniatureafbryderbør kombinere passende DC-spændingskapacitet, brudkapacitet, polkonfiguration, installationskompatibilitet og anerkendte standarder. YRM9-125DC-platformen fra Galaxy Fuse er designet til applikationer, herunder solcelle- og kommunikationssystemer, med offentliggjorte specifikationer, herunder 80-125A mærkestrøm, op til 10kA brydekapacitet, DIN-skinneinstallation og overensstemmelse med IEC 60947-2 og GB/T 14048.2.

Hvis du køber pålidelig DC-kredsløbsbeskyttelse til et fotovoltaisk projekt, kommunikationssystem, distributionspanel eller anden industriel anvendelse,kontakt osfor at diskutere din spænding, strøm, polkonfiguration, installationskrav og projektspecifikationer. Galaxy Fuse kan levere produktinformation og teknisk support for at hjælpe dig med at identificere en passende kredsløbsbeskyttelsesløsning.
